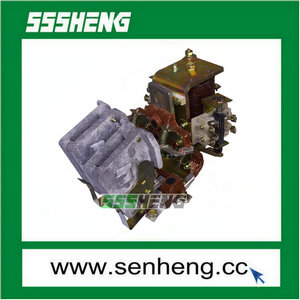

Контактор КТПВ-623 предназначен для включения и отключения электрических цепей в
стационарных установках.
Номинальное напряжение главных контактов, В -380 переменного тока с частотой 50 и 60 Гц;
440 для климатического исполнения Т3.
Номинальный ток главной цепи - 160А.
Номинальное напряжение втягивающей катушки, В - 110 либо 220 постоянного тока. Контакторы
могут быть исполнены при других напряжениях втягивающих катушек по согласованию
с заводомизготовителем.
Контакторы КТПВ 623 изготавливаются с 2 "З" главными контактами с дугогашением.
Контакторы изготовляются с 2 "З" и 2 "Р" блок - контактами, с 2 "З" и 1 "Р" блок - контактами или
без них.
Конструкция блок - контактов, примененных на контакторах, позволяет при монтаже или
в условиях эксплуатации производить пересборку элементов за счет изменения положения
"З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов
должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора, установленные рядом, можно механически блокировать. При этом
правый контактор, к которому с левой стороны крепится механическая блокировка, допускает
установку блок - контактов только с правой стороны.
Максимальная допустимая частота включений в час - 1200.
Коммутационная износостойкость, млн. циклов ВО - 0,2.
Механическая износостойкость, млн. циклов ВО - 10,0.
Потребляемая мощность, Вт - 55 для КТПВ623.
Режим работы - продолжительный, прерывисто-продолжительный и повторно- кратковременный
и кратковременный. Контакторы для продолжительного режима работы имеют
контакты с серебряными вставками.
Контакторы изготавливаются без плит и допускают установку как на изоляционных или
металлических заземленных панелях, так и на рейках.
Присоединение внешних проводников -переднее и заднее.
Климатическое исполнение - У3, ХЛ3 и Т3 по ГОСТ15150-69.
Степень защиты - IР00. |
