Назначение:

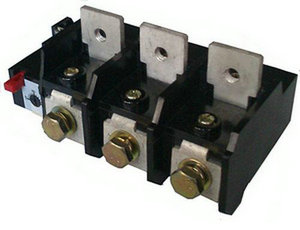

Реле электротепловые токовые серии РТТ-325 П УХЛ4, РТТ-326 П УХЛ4 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе, возникающих при выпадании одной из фаз.

Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 660В частотой 50 или 60Гц, в цепях постоянного тока напряжением 440В.

Реле РТТ-325 П УХЛ4, РТТ-326 П УХЛ4 могут устанавливаться как непосредственно на пускатели ПМ-12, ПМА, с номинальными токами 100А и 160А, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ).

Габаритные размеры

Общий вид и габаритные размеры реле серии РТТ-3 Ассортимент и упаковка
