РТ1

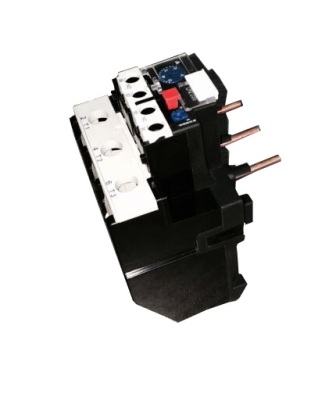

Реле электротепловое серии РТ1

Реле электротепловое серии РТ1 предназначено для защиты электродвигателей от перегрузки,  ассиметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на малогабаритных контакторах серии КМ1. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.

Электротепловое реле РТ1 выпускается в трех типоразмерах на токи до 93А.



Структура условного обозначения:

РТ1-1

Технические характеристики.

Параметры

РТ1-25, РТ1-36

РТ1-93

Диапазон уставок реле, А

1÷36

23÷93

Номинальное рабочее напряжение Ue, В

660

Номинальное напряжение изоляции Ui, В

660

Номинальное импульсное напряжение Uimp, кВ

6

Частота, Гц

50

Сечение присоединяемых проводников, мм²

Гибкий кабель без наконечника

1,5÷10

4÷35

Гибкий кабель с наконечником

1÷4

4÷35

Жесткий кабель

1÷6

4÷35

Крутящий момент при затягивании, Нхм

2

9

Степень защиты

IP20

Вид климатического исполнения

УХЛ4

Дополнительные контакты

1з+1р

Ток термической стойкости Ith, А

5

Максимальная мощность катушки контактора, подключаемой к встроенным дополнительным контактам, ВА

110В

400

220В

600

380В

600

Защита от сверхтоков - предохранитель gG, А

5

Сечение присоединяемых проводников, мм²

1÷2,5

Крутящий момент при затягивании, Нхм

1,2



Общий вид и габаритные размеры реле серии РТ1РТ1-2
