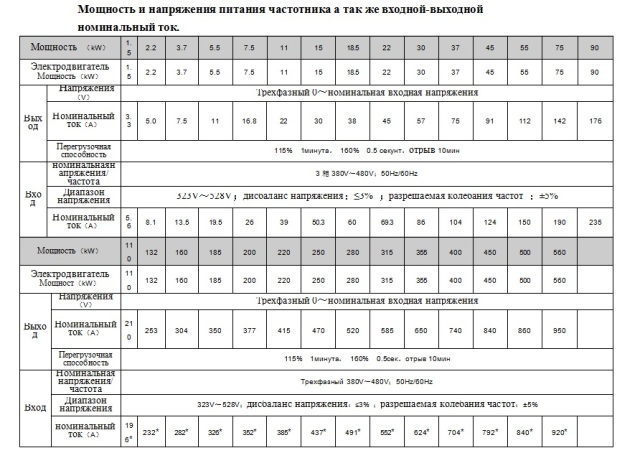

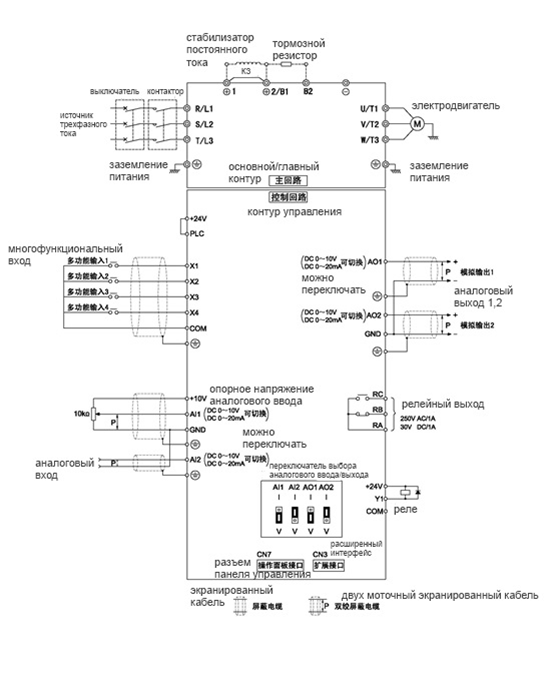

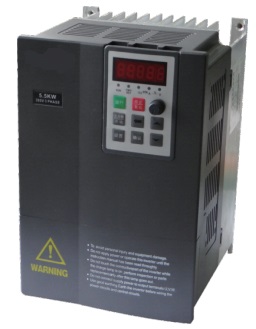

Цифровой ввод

+24V

+24V

24V±10%, внутренняя часть и GND изолируются,

максимальная нагрузка 200mA, есть защита от перенагрузки и от короткого замыкания

PLC

Общий порт многофункционального вводного зажима

При выпуске с завода +24в

X1～X4

Многофункциональный  входной зажим  1～4

Стандарт ввода: 24VDC，5mA

Частотный диапазон：0～200Hz

Диапазон напряжения：24V±20%

COM

+24V地

Внутренняя часть и COM изолируются

Цифровой

выход

Y1

 Выход разомкнутого коллектора

Диапазон напряжения: 24V±20%，максимальный выходной электрический ток: 50mA

COM

Общий порт выхода разомкнутого коллектора

Внутренняя часть и COM изолируются

Аналоговый вход

+10V

Опорное напряжение аналогового входа

10V±3%，внутренняя часть и com изолируются

максимальный выходной электрический ток:10mA，есть защита от перенагрузки и от короткого замыкания

AI1

Канал аналогового входа 1

0～20mA：входное полное сопротивление: 500Ω，максимальный выходной электрический ток: 30mA

0～10V  ：входное полное сопротивление:20kΩ，максимальный выходной электрический ток: 15V

Разрешение12бит（0.025%）

С помощью джампера выбрать величину аналогового входа а0～20mAили 0～10V

AI2

Канал аналогового входа  2

Общий AI1

GND

Аналоговое заземления

внутренняя часть и GND изолируются

Аналоговый выход

AO1

Аналоговый выход 1

0～20mA：выходное полное сопротивление: 200～500Ω

0～10V  ：выходное полное сопротивление≥10kΩ

Точность выхода: 2%，Разрешение 10 бит（0.1%）

есть защита от короткого замыкания

С помощью джампера выбрать величину аналогового входа а0～20mAили 0～10

AO2

Аналоговый выход 2

ОбщийAO1

GND

Аналоговое заземления

Внутренняя часть и COM изолируются

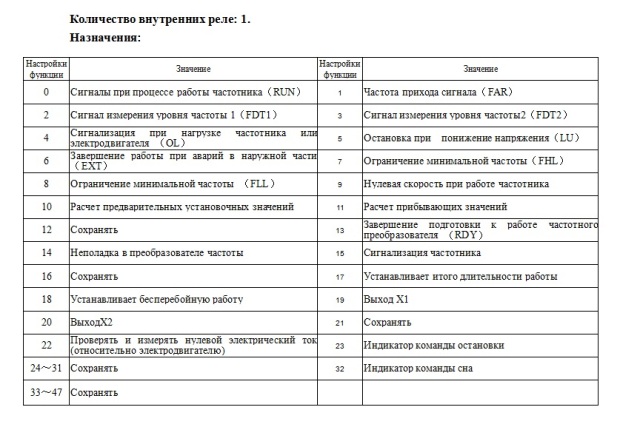

Релейный выход

RA/RB/RC

Релейный выход

RA－RB：нормально-замкнутый

RA－RC：нормально-замкнутый

объём：250VAC/1A，30VDC/1A
